Untuk gearbox, taji roda gigi dan roda gigi planet adalah jenis yang umum digunakan. Jadi, apa perbedaan antara gigi taji dan roda gigi planet?
Pengantar Spur Gear:
Spur Gear adalah gigi silindris, yang memiliki poros paralel dan coplanar dan gigi lurus sejajar dengan poros output. Spur gear adalah jenis gigi paling sederhana dan paling umum dan cocok untuk berbagai aplikasi.
Gigi gigi taji memiliki profil yang tidak rata dan menyatukan satu gigi pada satu waktu. Bentuk involute berarti hanya memacu kekuatan radial (tanpa gaya aksial), metode jala gigi akan menghasilkan gaya berlebih pada gigi dan kebisingan tinggi. Jadi, spur gear hanya digunakan pada aplikasi yang membutuhkan kecepatan rendah.
Profil gigi dari involute gear adalah involute melingkar, ketika dua gigi menyatu, mereka akan menyentuh pada satu titik di mana involute bersilangan. Ketika roda gigi berputar, titik bergerak di sepanjang permukaan gigi, dan garis gaya (garis aksi) bersinggungan dengan dua lingkaran dasar. Jadi, roda gigi mengikuti hukum dasar transmisi roda gigi, yang berarti bahwa rasio kecepatan sudut roda gigi harus tetap konstan di sepanjang meshing.
Spur gear dapat menggantikan logam (seperti baja atau kuningan) atau plastik (seperti nilon atau polikarbonat). Roda gigi yang terbuat dari plastik akan menghasilkan lebih sedikit noise dengan biaya kapasitas lurus dan beban. Berbeda dari jenis roda gigi lainnya, roda gigi taji tidak mengalami kerugian besar untuk selip, sehingga mereka memiliki efisiensi transmisi yang tinggi. Dengan beberapa gigi secara seri, rasio gigi yang lebih tinggi dapat dicapai.
Pendahuluan Gear Planet:

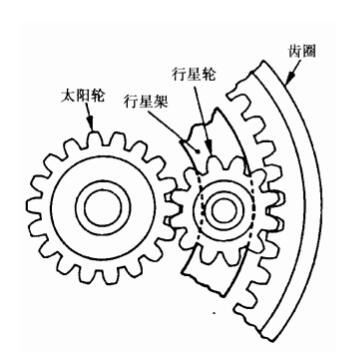

Mekanisme gigi planetary (baris tunggal) sederhana adalah dasar dari mekanisme transmisi. Mekanisme roda gigi planet yang sederhana mencakup roda gigi matahari, beberapa roda gigi planet, dan cincin roda gigi, di mana roda gigi planet didukung oleh poros tetap dari pembawa planet, yang memungkinkan roda gigi planet berputar pada poros pendukung. Roda gigi planet, roda gigi matahari yang berdekatan, dan cincin roda gigi selalu dalam kondisi mesh konstan.
Pusat mekanisme roda gigi planet adalah roda gigi matahari. Roda gigi matahari dan roda gigi planet sering bertautan, dan dua roda gigi eksternal berputar berlawanan arah. Seperti matahari di pusat tata surya. Kecuali untuk kondisi bahwa gear planetary berputar di sekitar poros pendukung pembawa planet, gear planetary dapat berputar di sekitar poros tengah gear matahari di bawah pembawa planet. Sama seperti rotasi bumi dan revolusi mengelilingi matahari. Dalam kondisi ini, itu disebut mode transmisi mekanisme gigi planetary.
Perbedaan antara Planetary Gearbox dan Spur Gearbox:
Memacu Gearbox:
1, Torsi relatif rendah.
2, efisiensi tinggi, per tahap bisa 91%
3, Posisi output dan input adalah pusat yang sama atau pusat yang berbeda.
4, Arah putaran output dan input ditentukan oleh tingkat gigi.
Gearbox Planet:
1, transmisi torsi tinggi
2, efisiensi tinggi, per tahap bisa 79%
3, Posisi input dan output adalah pusat yang sama
4, Arah rotasi input dan output adalah sama
